一、基本簡介

    堆垛機牙叉，又名：伸縮牙叉、堆垛機伸縮牙叉、自動伸縮牙叉、雙向伸縮牙叉等，常用于立體庫、智能倉儲系統中、以及自動化生產線上，故而又名：立體庫堆垛機牙叉、智能倉儲堆垛機牙叉等，別名：伸縮貨叉、移載貨叉、堆垛機貨叉、自動伸縮貨叉、雙向伸縮貨叉等，它是堆垛機搬運或叉取物料的主要機構，是一種快捷的智能化移載貨叉，可輕松移載或叉取巷道兩側貨架上任意位置的物料！

    二、結構原理

    智能倉儲堆垛機牙叉或立體庫堆垛機牙叉一般是由三節或四節叉體組成的，再輔以導向滾輪、導向滑塊、齒輪齒條[或鏈輪鏈條、或同步帶]、限位開關[行程開關]、中位開關[接近開關]、扭力限制器、編碼器、驅動器、電機、減速機、聯軸器等部件構成的一個完整的伸縮機構！

    三、結構類型

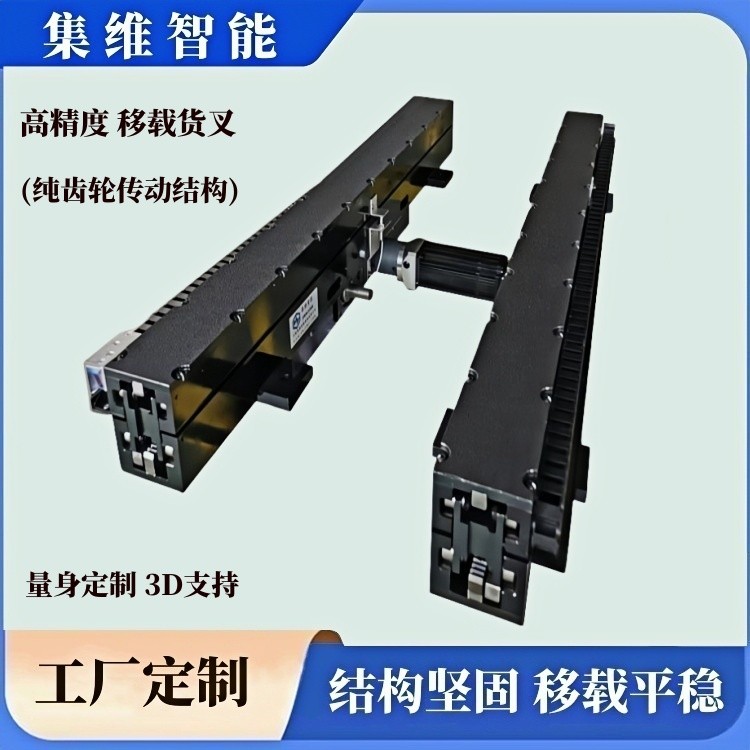

    堆垛機牙叉有多種結構類型，如：三節式的“單深位結構或單伸位結構”、四節式的“雙深位結構或雙伸位結構”、常用的“齒輪齒條鏈條組合傳動結構”、定位的“純齒輪傳動結構”、載荷量比較輕的“同步帶傳動結構”等，還有：移載物體積比較小的“單列式或單指式”、移載物體積比較大的“雙列式或雙指式”、移載物超長超大的“多叉聯動式”等，以及使用環境比較特殊的用于高溫爐作業的“高溫環境貨叉”、用于冷庫作業的“低溫環境貨叉”、以及用于無粉塵的全封閉的醫藥、食品、電子等行業的“無塵環境貨叉(也稱萬級潔凈環境、千級潔凈環境、百級潔凈環境)”等等，不同的移載物料、不同的使用環境、不同的存儲方式等，使用的牙叉類型也都不盡相同！

    四、堆垛機牙叉常用參數

    [1].載荷能力：額定載荷+30%

    [2].叉體材料：42CrMo(二次鍛打)

    [3].負載上限：+30%

    [4].移載距離：按設計要求

    [5].行程余量：+30～50mm

    [6].空載速度：50mmin

    [7].滿載速度：30mmin

    [8].空載加速：1msx(可控)

    [9].滿載加速：0.5msx(可控)

    [10].輸出轉速：79rpmmin

    [11].制動電壓：220v380v

    [12].中位開關：NBN4-12GM40-E2 P+F

    [13].限位開關[行程開關[：D4MC-5020-Nomron

    [14].扭力極限器(扭力限制器)：Mikipulley

    [15].編碼器：TR(帝爾)、kubler(庫伯勒)

    [16].電機減速機：SEW變頻電機或伺服電機(也可根據要求配置)

    五、工廠簡介

    安徽集維智能裝備有限公司(馬鞍山市)是一家集研發、設計、生產、銷售為一體的堆垛機伸縮牙叉或貨叉生產制造企業，擁有完整的質量管理體系[榮獲數十項專利證書]、豐富的設計經驗、雄厚的加工實力，完全自主設計、自行生產，具備年生產1600多臺套各類伸縮貨叉[移載貨叉]的制造能力，具有快速完成方案的設計能力、短期交付的加工制造能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

    【以下是各種結構類型的堆垛機牙叉：案例實物圖】

輕型堆垛機牙叉(上圖)

小型堆垛機牙叉(上圖)

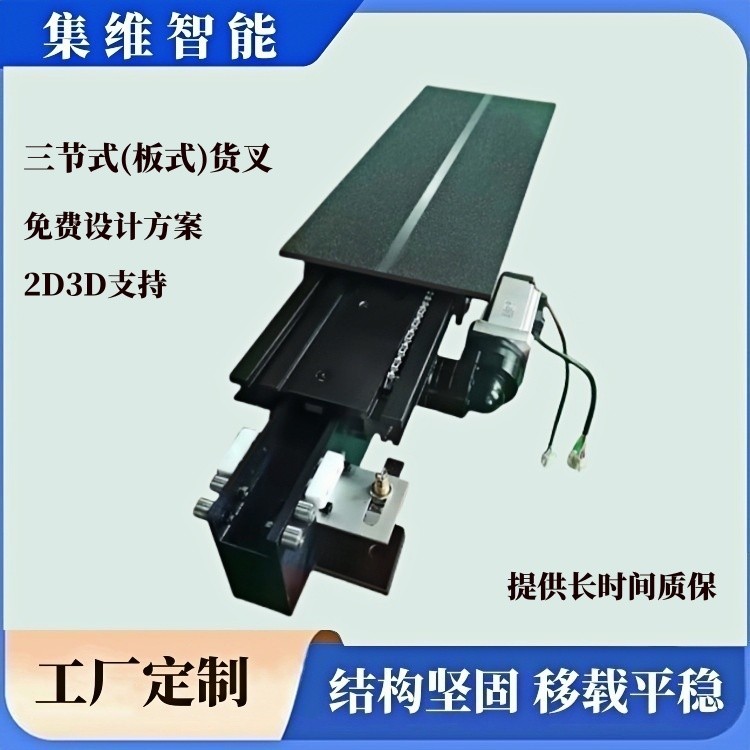

三節式堆垛機牙叉(上圖)

小板式堆垛機牙叉(上圖)

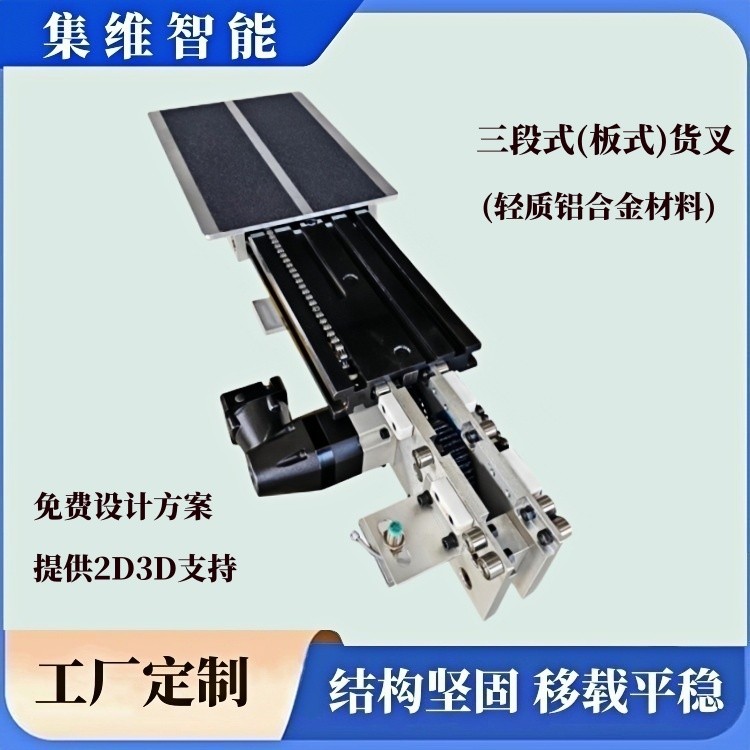

三段輕載式堆垛機牙叉(上圖)

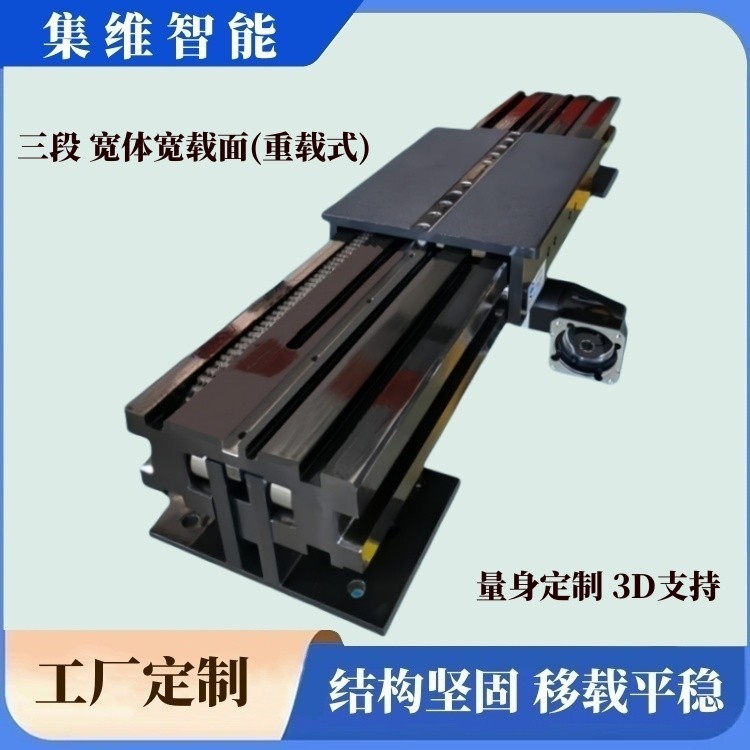

三段重載式堆垛機牙叉(上圖)

窄體寬截面堆垛機牙叉(上圖)

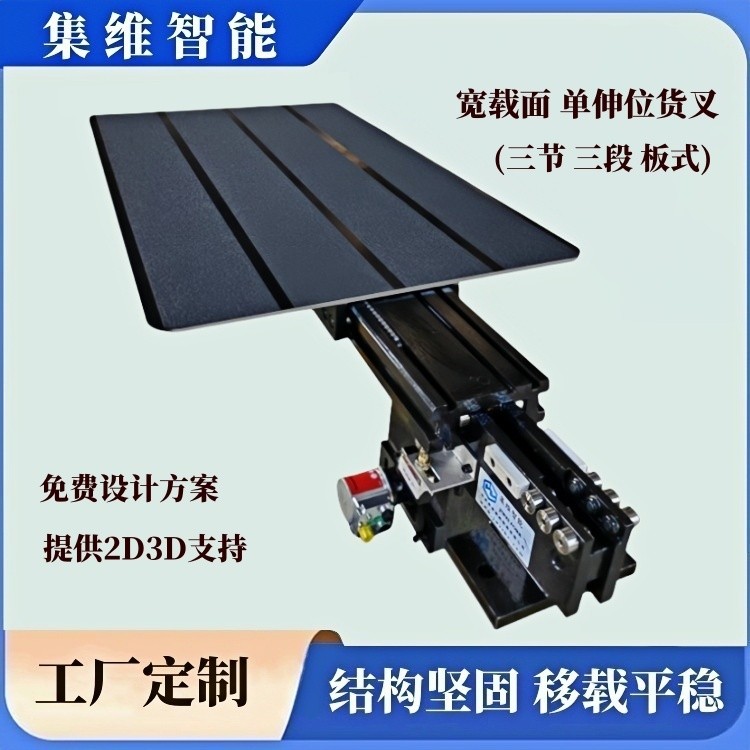

寬體寬截面堆垛機牙叉(上圖)

窄體寬截面(雙伸位)堆垛機牙叉(上圖)

窄體寬載面(加厚防滑墊)堆垛機牙叉(上圖)

單列式單電機雙深位(或雙伸位)堆垛機牙叉(上圖)

單列式雙電機雙深位(或雙伸位)堆垛機牙叉(上圖)

單列式單電機多深位(或多伸位)堆垛機牙叉(上圖)

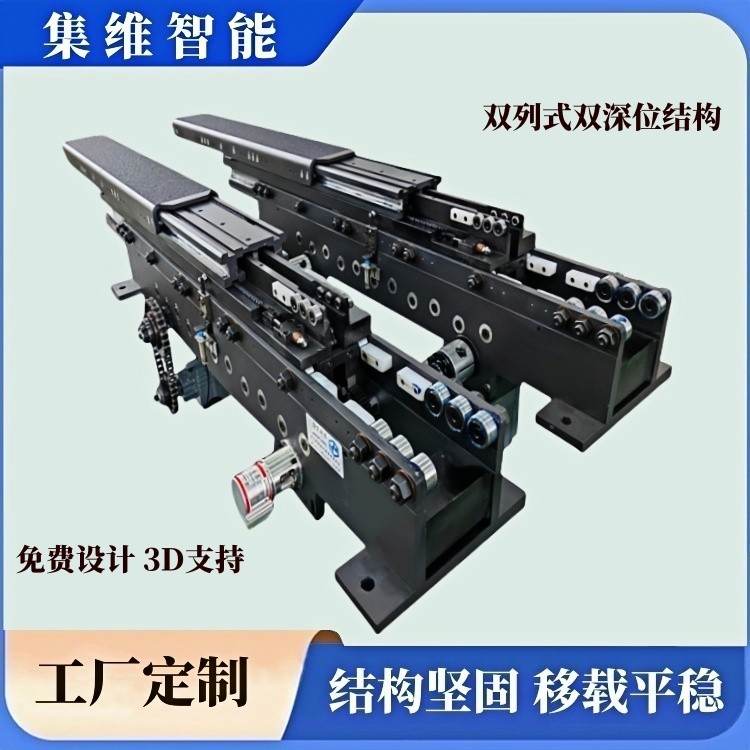

雙列式雙電機雙深位(或雙伸位)堆垛機牙叉(上圖)

雙列式單深位(或單伸位)堆垛機牙叉(上圖)

雙列式單深位(或單伸位)不銹鋼材料堆垛機牙叉(上圖)

雙列式單深位(或單伸位) 堆垛機牙叉(上圖)

雙列式單深位(或單伸位) 窄截面或小截面 堆垛機牙叉(上圖)

企業資質(上圖)

集維系列堆垛機牙叉優勢簡介(上圖)

企業外景(上圖)
