VOC采樣加熱管線是煙氣環保在線監測系統中的重要部件，目的是防止煙氣從煙囪中抽取到煙氣預處理器過程中降溫結露，引起煙氣成分的改變，使分析測量的數據產生偏差。

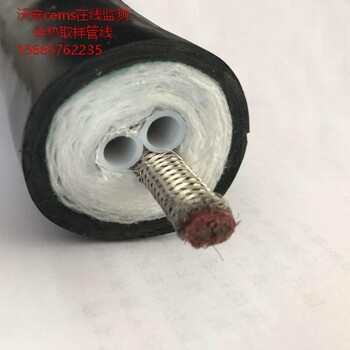

VOC采樣加熱管線是由耐腐樹脂導管輔以高溫恒功率電熱帶或自限溫電熱帶組成內芯，加上保溫層，敷以阻燃外護套復合而成。恒功率電熱帶采用熱電阻控制溫度，自限溫電熱帶的自動限溫功能，可以采樣管內維持一定的溫度，從而盡可能采集樣品與初始值保持一致，終確保環保監測系統連續、正確地采集樣氣,另外還可以根據要求添加補償導線、電源線等。


VOC采樣加熱管線技術參數

??（1）采樣管：材質PFA、PTFE、FEP、不銹鋼；外徑Φ6mm、Φ8mm、Φ10mm，單管、雙管、多管可選；

??（2）伴熱帶：并聯恒功率（40--70w/m）、恒功率加熱帶（50--120w/m）、自限溫電熱帶（20--50w/m）；

??（3）采樣氣體伴熱溫度80℃、120℃、150℃、180℃；

??（4）保溫層：玻璃纖維氈；

??（5）采樣管線外徑：DN30±2mm,DN38±2mm,DN42±2mm,DN48±2，可定制；

??（6）護套層：黑色丁晴橡膠或阻燃PET網管，阻燃/防水/耐高溫/防腐蝕。

（7）供電電源：220VAC 50HZ,可定制。

VOC采樣加熱管線安裝細則

① 電氣指標

（1）伴熱管線使用長度100-120m

（2）額定電壓：220v

（3）配備漏電保護裝置，根據伴熱帶型號配備溫控儀

② 熱工指標

（1）在-20度環境溫度，15m/s風速情況下，管內保持溫度可控制在40-180度之間。

（2）采樣管可耐各種酸、堿介質腐蝕，耐壓強度1.0Mpa不泄露。

（3）采樣管可在<250度溫度下長期工作。

③ VOC采樣伴熱管線安裝指標

（1）采熱管線小曲率半徑0.5m

（2）小固定距離：垂直方向5m，水平方向2m

（3）施工時嚴禁扭曲及地面拖行，管頭護套只允許在安裝接點時拆開。

（4）將伴熱帶的尾端做好絕緣處理，防止兩條母線短路，使伴熱帶燒毀。

（5）伴熱帶的屏蔽層接地，接電源的一端沒有使用的中間接線盒或電源接線盒，配電開關安裝漏電保護器。
