工字鋼顧名思義，是一種“工”字形截面型鋼，上下翼緣內表面有傾斜度，一般為1：6，使得翼緣外薄而內厚，因此造成工字鋼在兩個主平面的截面特性相差，在應用中難以發揮鋼材的強度特性，雖然工字鋼市場上也出現了加厚的工字鋼，但工字鋼的結構已經決定了其抗扭性能短板。工字鋼截面受直壓力好，耐拉，但是截面尺寸因翼板太窄，不能抗扭。

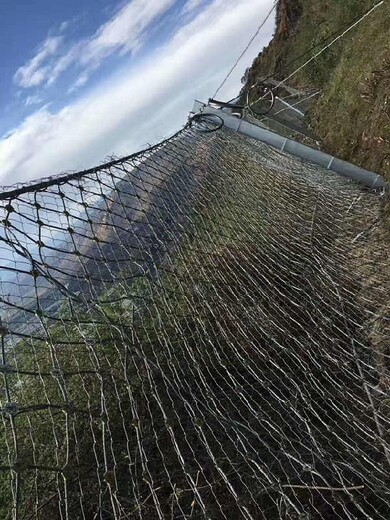

被動防護網根據防護網的形狀材料不同又分為普通被動防護網和環形網。被動防護網主要安裝在山坡底部，用于攔截已經脫落的巖石，避免落石滾落到路面上。被動防護網的主要由鋼柱、基座、減壓環、地腳螺栓、錨桿、支撐繩、縫合繩、拉錨繩、鋼絲繩網（環形網）、格柵網、繩卡構成。?
錨桿：原材料選用雙股形式的&16鋼絞線：錨桿孔徑35mm，錨桿長度2-3米，上沿錨桿設計抗拔力不小于80KN，其余錨桿設計抗拔力不小于50KN；錨桿長度應根據計算確定，且不得小于2m。鋼筋錨桿孔徑應大于桿體直徑12mm以上；雙股鋼絲繩錨桿孔徑應大于鋼繩2倍直徑10mm以上。? ? 鋼絲繩網：采用DO/08/300型鋼絲繩網，絲徑8mm，孔徑30cm，常用4*4m網塊，需要時可在邊緣處采用其他規格的網塊。

并在其中點作上標志，2.10.5鋼繩網的縫合：從系統的一端開始，先將縫合繩中點固定在每一張網的上緣中點。從中點開始用一半縫合繩向左逐步將網與兩根支撐繩纏繞在一起，直到用繩卡將兩根支撐繩聯結在一起的地方之后，用縫合繩將網與不帶減壓環的一根支撐繩纏繞在一起，當?shù)竭_柱頂掛座時，將縫合繩從掛座的前側穿地，并繼續轉向右纏繞不帶減壓環的一根支撐繩，直到聯結兩根支撐繩的繩卡之后。2.10.4將縫合繩按單張網周邊長的1.3倍截斷從這里開始用縫合繩將網與兩根支撐繩纏繞在一起，直到跨越鋼繩網下緣中點1m為止，后用繩卡將縫合繩與鋼繩網固定在一起，繩卡應放在離縫合末端約0.5m的地方，。
2.10.6縫合繩的另一半從網上緣中點開始向右縫合，直到與另一張網交界的地方轉向下起，后使左右側的縫合端頭重疊1m。2.11 格柵網的安裝2.11.1格柵網鋪掛在鋼繩網的內側，并應疊蓋鋼繩網上緣并折到網的外側5cm，用扎絲將鋼繩網與格柵網聯結在一起。
2.11.2格柵網底部與地面之間不留縫隙，用一些石塊將格柵網底部壓住，2.11.3每張格柵網之間應疊蓋10cm，2.11.4用扎絲將格柵網固定到鋼繩網上，每平方米固定約為4處。2.12每隔50m設置φ16中間加固拉錨繩一處。












3，施工主要機具及人員3.1工程機械：空壓機*臺，潛孔鉆*臺，鉆機*臺，注漿泵，攪拌機*套，電焊機*臺，搗固棒*臺。3.2施工工人：*名。被動防護系統簡介被動防護系統是由鋼絲繩網，高強度鐵絲格柵網，錨桿，工字鋼柱，上下拉錨繩，消能環，底座及上下支撐繩等部件構成。系統由鋼柱和鋼繩網聯結組合構成一個整體，對所防護的區域形成坡面防護，從而阻止崩塌巖石的下墜，起到邊坡防護的作用。
鋼繩網被動防護系統的特點在于：系統的柔性和攔截強度足以吸收和分散傳遞預計的落石沖擊功能，消能環的設計和采用使系統的抗沖擊能力得到進一步提高。與鋼性攔截和砌漿擋墻相比：改變了原有施工工藝。使工期和資金得到減少。
避免了剛性坡面防護設計中，參數與防護等級不相稱或相差較大等缺點，針對不同的防護等級，公司開發設計出不同能量等級的產品與之相配套。防護能量從kj，并已能對高達5000kj的更高能級進行特殊防護。鋼繩網被動防護系統在材料的設計上考慮了易于安裝，即用量少量的錨桿和少量的開挖來實現快速簡例的施工安裝，即用少量的錨桿和少量的開挖來實現快施工除少量的以錨桿安裝為主的基礎施工外，主要為積木式的安裝作業。本系統以崩塌落石的沖擊能作為工程施工的設計選型依據施工安裝和維修人員僅需要少量常規機具即可進行系統的安裝，維修和部件更換。

總長1m，絲口M24×100，錨孔直徑為Φ42，拉錨繩采用Φ16單股鋼絲繩，總長度10m，錨桿孔徑不小于42mm。2，施工工序2.1施工前按設計并結合現場地形對鋼柱和錨桿基礎進行測量定位，現場放線長度應比設計系統長度增加3%～8%，對地形起伏較大，系統布置難沿同一等高線呈直線布置的取上限(8%)，對地形較平整規則，系統布置能基本上在同一等高線沿直線布置是取下限(3%)，在此基礎上。1.7 鋼柱基礎地腳螺桿用Φ25螺紋鋼筋加工制作柱間距可以為設計間距20%的縮短或加寬調整范圍。










2.2基坑開挖(對覆蓋層不厚的地方，當開挖至基巖而尚末達到設計深度時，則在基坑內的錨孔位置處鉆鑿桿孔，待錨桿插入基巖并注漿后才灌注上基礎砼)。2.3預埋錨桿并灌注基礎性砼(對巖石基礎，2，3工序向為鉆鑿錨桿安裝)對砼基礎亦可在灌注基礎砼后鉆孔安裝錨桿。
2.4 基座安裝將基座套入地腳螺栓并用螺帽擰緊。2.5 鋼柱安裝2.5.1將鋼柱順坡向上放置并使鋼柱底部位于基座處，2.5.2將上拉錨繩的掛環掛于鋼柱掛座上，然后將拉錨桿的另一端與對應的上拉錨桿套連接并用繩卡暫時固定(設置中間加固和下拉錨繩時，同上拉錨繩一起安裝或待上拉錨繩安裝好后再安裝均可)。
2.5.3將鋼柱緩慢抬起并對準基座，然后將鋼柱底部插入基座中，后插入連接螺桿并擰緊，2.5.4通過上拉錨繩來按設計方位調整好鋼柱的方位，拉緊上拉錨繩并用繩卡固定。2.6 Φ16側拉錨繩的安裝安裝方法同上拉錨繩，只是在上拉錨繩安裝好后進行。

其次嚴格作業值班制度，現場每一作業時間段內都有主要施工負責人進行現場管理和技術指導工作，投入足夠的施工一員，工人輪班作業，不搞疲勞戰術。2，材料組織根據現場施工組織情況，在施工前將所需材料提前運送至現場，所有進場材料均應經過試驗室檢驗，并滿足招投標文件及設計對原材料各項指標的要求。









鋼絲繩：符合要求環形網：符合要求格柵網：符合要求，減壓環：直徑為448cm，鋼柱：符合要求二，施工方案1，施工安裝工藝要求1.1被動安全系統布置應沿等高線走向，1.2被動安全系統大允許初始鉛垂直度為柱間距的3%。
中間加固拉錨桿抗拔力≥40KN，側拉錨桿抗拔力≥50KN，1.4錨固：結構堅實的地質采用A類錨固，松碎結構的軟地質采用B類錨固。A類錨固：鋼柱基礎及錨桿孔眼鉆鑿地層處于穩定基巖或覆蓋層很薄，可直接鉆鑿錨桿孔眼，然后采用M30水泥砂漿或純水泥漿錨固，B類錨固：鋼柱基礎及錨桿孔眼鉆鑿地層處于土質地層時，由于成孔錨固后其抗拔強度下降，需采用C20鋼筋混凝土，鋼筋籠采用Φ16螺紋鋼筋制作。1.3上拉錨桿鋼筋保護層厚度不小于20mm，以提高錨固強度。











1.5當采用A類錨固時鋼柱混凝土基礎地腳螺栓錨桿孔徑不小于Φ42，基礎頂面用薄層C20細石混凝土或M20水泥砂漿抹平。1.6 當基礎所處地層為厚度小于混凝土基礎深度的覆蓋層時，覆蓋層部分用混凝土置換，下部直接鉆鑿錨桿孔，形成復合基礎。

湖北?？悼h后坪鎮安裝了rx-075被動防護網，后坪鎮一個鐵路沿線的隧道口處安裝了30米長的rx-075被動防護網，6米高，用來攔截松動的石塊，此段還在修建中是中鐵12局的工程項目，這個量不多是一個臨時維護項目。







甘孜雅江縣一施工隧道安裝了3000平方rx-050被動網。甘孜雅江縣一個正在建的隧道口處安裝了3000方左右的被動防護網，型號為rx-050型號，鋼柱高度為5米高。安裝在隧道口處有效的攔截了滾落的石塊。同時把落石有效的控制在了一定的范圍內。







劍門關下寺鎮rx-050被動防護網收官。這是一條快速通道被動防護網安裝路線有1200米左右。安裝了rx-050型被動防護網，鋼柱高度4米。施工周期用了20天左右快速有效的安裝上了被動防護網有效的起到了被動防護網防護作用。

被動防護網施工方法：1.被動防護網布置應沿等高線走向，以能的攔截落石為原則；2.鋼柱基座放線時，各鋼柱基礎位置應盡可能在同一等高線上，相鄰鋼柱基座間同高差應控制在0.5米以內。3.錨桿水泥砂漿（水泥漿）應從錨桿孔底部反壓注漿，并注漿密石保滿。
4.基礎應采用人工垂直掏鑿的方式施工，宜選擇在旱季，晴天時施工。5.被動防護網產品在施工時應根據金屬網長度每隔50米分段。7.上下支撐繩和減壓環安裝：減壓環不宜安裝在鋼柱之間距鋼柱距離應大于1.5米，2米為宜。
其具體時間要根據當?shù)氐臍夂蛱卣骱吐涫闹饕T因來決定。對干旱少雨的地區，春季的凍融循環和積雪融化可能是引起落石的主要原因，檢查工作宜在初春進行，而對于多雨地區，雨季是落石的多發性季節，因此宜在雨季到來前進行檢查。但是，當遭遇當?shù)厥暌挥龅谋┯昊蝻L暴后，通常都應進行檢查，因為這種異常氣候發生時落石也可能集中暴發。







應使用棱形網（鋼絲繩網）或是環形網加雙絞六邊形網或鋼絲格柵網進行填補；相差小于30公分時可使用鋼絲繩和雙絞六邊形網或鋼絲格柵網進行填補。9.雙絞六邊形網或鋼絲格柵網應掛設在環形網（或鋼絲繩網）內側，宜又疊蓋環形網（或鋼絲繩網）并向外折疊15公分并用扎絲將雙絞六邊形網或鋼絲格柵網固定到環形網（或鋼絲繩網）上，每平方米不少于四處；每張雙絞六邊形網或鋼絲格柵連接處應疊蓋5公分以上。通常情況下。8.當?shù)桶嫉孛嬷g空洞低點與下部支撐繩相差大于30公分時系統工作狀態的定期檢查每年進行一次即可。
