產品規格24芯包裝說明中性普天特發型號GPX19D型材質冷軋板OEM提供產地寧波

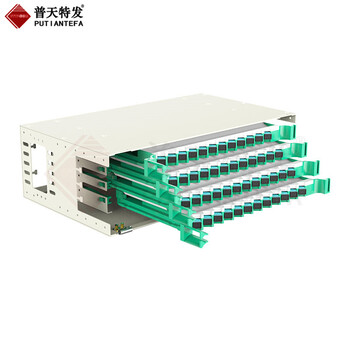

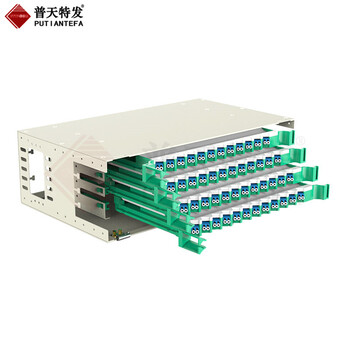

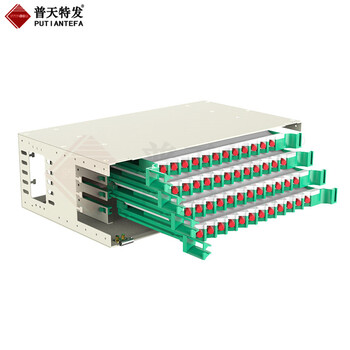

普天特發GPX19D型ODF光配單元箱有12芯24芯48芯72芯96芯144芯



南京普天、華脈、日海、亨通、中天、華為、烽火、長飛、萬馬、世紀人、天紀、天樂、樂通

（一）產品概述：

GPX19D型ODF單元箱是一種經過高密度,大容量設計的產品,具有外型美觀大方,分配合理,便于查找,管理*,安裝方便及良好的操作性等特點。ODF單元箱具有光纜固定和保護功能、光纜終接功能、調線功能、以及光纜纖芯和尾纖保護功能。既可單配裝成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝適用簡單、*維護、便于管理、是光纖通信光纜網絡終端，或中繼點實現排纖、跳纖光纜熔接及接入的設備。
（二）產品介紹：
1.材質：殼體采用厚度1.2mm冷軋板制成,環氧靜電噴塑，外形美觀，使用方便；所有的塑料部件采用的材料具有防腐性能，金屬部件采用靜電噴塑處理，以增加其防腐蝕性能；材料的物理、化學性能穩定并且材料之間有良好的相容性；全部材料、無腐蝕，對人體健康和其它設備**。
2. 箱體顏色：灰色
3. 規格：19寸標準安裝ODF單元箱
機械性能：塑料件燃燒性能符合GB51697-85的規定；光纜光纖穿過金屬板孔時裝有保護套，纖芯、尾纖的曲率半徑大于37.5mm；光纜進入機箱，曲率半徑大于光纜直徑的15倍。
4.安裝方式：既可裝入配線架機柜，也可壁掛安裝。
（三）應用范圍：
適用于光纖到小區、光纖到大樓、遠端模塊局及無線基站的中小配線系統

（四）產品分類：
ODF單元箱主要分為12芯、24芯、36芯、48芯、72芯、96芯、144芯。
（五）產品結構：
ODF單元箱由外殼、支撐架、集纖盤、固定裝置及光纖接頭保護件組成：
1. 外殼：外殼方便開啟，便于安裝。
2.支撐架：內部結構的主體，用于內部結構的支撐；
3. 集纖盤：用于有順序地存放光纖接頭（及其保護件）和余留光纖，可余留光纖的長度不小于1.6m，余留光纖盤放的曲率半徑不小于32mm。并有為重新接續提供*識別纖號的標記和方便操作的空間；
4.固定裝置：用于光纜護套固定、光纜加強構件固定和配線尾纖固定。
5.光纖接頭的保護采用熱收縮保護管。
（六）產品特點：
1.標準單元結構尺寸，19英寸寬度，既可裝入配線架機柜，也可以做壁掛安裝。
2.工藝精良結構件采用加厚鍍鋅鈍化處理冷軋鋼板和表面噴涂工藝，光纖分配盤采用摻雜阻燃材料的塑料 材質，輕便靈活，又結實**。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持在40mm以上。
3.既可單裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜架內構成綜合配線架。
具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲光纜纖芯和尾纖的存
儲和保護功能等。
4.配線箱內采用抽屜式結構，操作時可抽出，完畢后放回。在機箱后部有光纜引入孔和固定模塊固定后經
光纜盤繞架引入分配盒；
5.光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光纖連接器與下層適配器連接后沿走線架盤繞經出線孔繞至上層，即可合起上層，尾纖頭與引入的光纜纖芯熔接后把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可；
6.分配盒下面為跳纖存儲盤由于各功能模塊可分開操作，使用靈活方便。
7.可適用于FC、SC、LC、ST四種適配器。
8.可適用于帶狀、束狀、非帶狀光纜。
（七）使用條件：
1. 工作溫度：-10℃～+40℃
2. 環境溫度：－40℃～＋60℃
3.貯存溫度：-25℃～+55℃
4.相對濕度：≤85%（+30℃）
5.大氣壓力：70Kpa～106Kpa
（八）技術參數：
1.標準工作波長：850nm、1310nm 、1550nm
2. 介入損耗：≤0.3dB，附加損耗變動量不大于0.2dB ，附加損耗變動量不大于5dB
3. 回波損耗：PC≥40dB、UPC≥50dB、APC≥60dB
4. 抗電強度：≥3KV(DC)/1min不擊穿、無飛弧
5.絕緣電阻：≥1000MΩ/500V(DC)壽命：≥1000次
6.收容盤光纖彎曲半徑：≥40mm
7.光纖活動連接器： 插拔500次后： 無機械損傷，插針表面無明顯劃痕
（九）產品功能：
1. 固定功能：光纜進入機架后,對其外護套和加強芯要進行機械固定,加裝地線保護部件,進行端頭保護處理,并對光纖進行分組和保護。
2. 容接功能：光纜中引出的光纖與尾纜熔接后,將多余的光纖進行盤繞儲存,并對熔接接頭進行保護。
3. 調配功能：將尾纜上連帶的連接器插接到適配器上,與適配器另一側的光連接器實現光路對接。適配器
與連接器應能夠靈活插拔；光路可進行自由調配和測試。
4. 存儲功能：為機架之間各種交叉連接的光連接線提供存儲,使它們能夠規則整齊地放置。光纖盒內應有適當?shù)目臻g和方式,使這部分光連接線走線清晰,調整方便,并能滿足較小彎曲半徑的要求。

主營產品: 高密度光纖配線架,光纜交接箱,ODF單元箱,MDF總配線架

特匯是一家*從事研發、制造寬帶網絡接入設備、光纜交接箱、總配線設備、數字配線設備、光配線設備、智能型交、直流通信配電設備、光纖走線槽道等系列產品的*化通信產品制造公司。 特匯自創建以來，堅持深化改革，強化企業管理，積極采用新技術開發新產品。目前公司凝聚了一批高素質的技術、管理人才，配備有**的研發、生產及檢測設備，全面貫徹ISO9001質量管理體系、ISO14001環境管理體系認證。 在我國各個通信網絡建設中，公司擁有廣闊的市場和強大的銷售網絡。 隨著公司的發展，特匯將*好地把握和開拓市場，加快新產品開發，完善技術和售后服務。特匯將*全面**的為廣大用戶提供的通信設備和的服務，以*新*好的產品為民族通信產業的發展做出貢獻。 歷經幾年的發展，從低端通信產品制造業發展成為高科技產業。以擁有國內外**水平的鈑金自動化加工數控設備、全自動噴涂流水線、光通信器件等生產設備，并配套**儀器，為產品提供了的質量。 特匯作為國內通信網絡物理連接設備制造商，專注于為國內外電信、移動、聯通、廣電等運營商、主設備商和網絡集成商提供的通信網絡連接、分配和保護的產品及整體智能化ODN解決方案。公司立足于兩大主要產業：光纖通信產業及無線通信產業，光纖通信產品覆蓋了從局端OLT到用戶端ONU的全系列ODN網絡建設必需產品；無線通信產品包括室內分布系統、微波無源器件等。 寧波特匯旗下公司有寧波哲森光電科技有限公司、慈溪市華脈通信設備廠、 【特匯產品】OMDF光纖總配線架、ODF光纖配線架、光纜交接箱、免跳纖光交箱、不銹鋼光交箱、共建共享光纜交接箱、共建共享光纜分纖箱、光纖分纖箱、光分路器箱、光纖配線箱、光纖樓道箱、ONU綜合配線箱、ODF單元箱、綜合配線柜、戶外機柜、網絡機柜、FTTH蝶形皮線光纜、DDF數字配線架、音頻配線架、光纜終端盒、光纜接頭盒、光纖*連接器、光纖冷接子、束狀尾纖、光纖桌面盒、光纖信息面板、熔接盤、一體化托盤等光纖網絡產品……

•

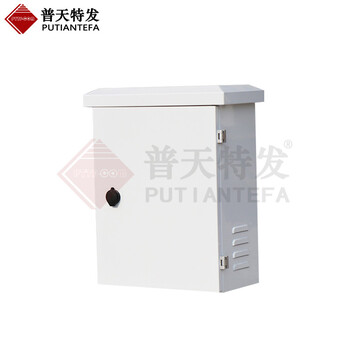

  室外監控設備箱機柜機箱（Monitoringbox

  168元

  產品名：室外監控設備箱

•

  烽火款ODF光纖配線子框12芯24芯48芯72芯96芯

  88元

  產品名：ODF光纖配線單元箱

•

  12芯光纖分線箱FDB光纖分線盒

  88元

  產品名：FDB光纖分線箱

•

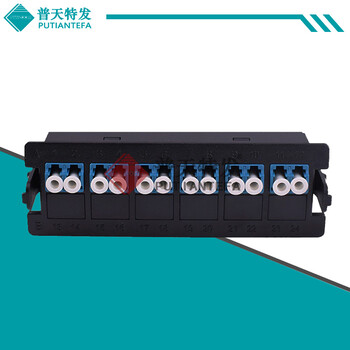

  光纖適配器面板LC/SC/FC/ST

  38元

  產品名：LC光纖適配器面板

•

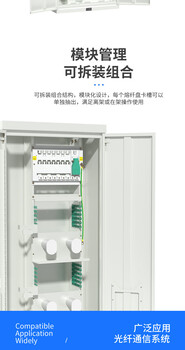

  potevloODF光纖配線架
