產品詳細介紹

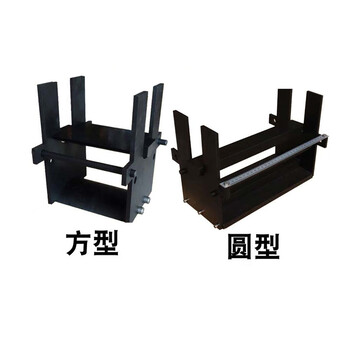

混凝土抗劈裂夾具規格型號：圓形、方形

一、混凝土抗劈裂夾具適用范圍：

混凝土抗劈裂夾具用于測定水泥混凝土立方體試件劈裂抗拉強度和硬化混凝土結構物中鉆取芯樣測定芯樣的劈裂抗拉強度或抗壓強度，作為評定結構的主要品質指標。廣泛用于施工單位、監理部門、大專院校、科研部門等。符合人民共和國行業標準JTG3420—2020《公路工程水泥及水泥混凝土試驗規程》標準要求。

二、混凝土抗劈裂夾具主要技術參數：

①方形試件抗劈裂夾具

1.鋼墊條頂面弧形半徑：75mm，長度不短于試件邊長；

2.木質三合板或硬質纖維板墊層的寬度為：20mm，厚3～4mm，長度不小于試件長度。

②圓形試件抗劈裂夾具

1.平面鋼墊條厚度大于：10mm，長度不短于試件邊長；

2.木質三合板或硬質纖維板墊層的寬度為20mm，厚3～4mm，長度不小于試件長度；

3.支架材質：鋼支架；

4.試驗芯樣大長度：380mm。

三、混凝土抗劈裂夾具試驗步驟：

l、芯樣的鉆取：

(1)芯樣的尺寸：芯樣直徑應為混凝土所用集料大粒徑的3倍。一般為150±l0mm或100+l0mm，對于路面工程，芯樣長度應與路面厚度相等。

(2)標記：鉆出后的每個芯樣應立即清楚地標上記號，并記錄芯樣在混凝土結構中鉆取的位置。

2、外觀檢查：每個芯樣應詳細描述有關裂縫、接縫、分層、麻面或離析等不均勻性，必要時應記錄以下事項：

(1)集料情況：估計集料的大粒徑、形狀及種類，粗細集料的比例與級配。

(2)密實性：檢查并記錄存在的氣孔、氣孔的位置、尺寸與分布情況，必要時應拍下照片。

3、試件的制作：

試件兩端平面應與它的軸線相垂直，誤差不應大于±l°，端面凹凸每lOOmm不超過O.05mm，承壓線凹凸不應大于0.25mm。

4、濕度控制：

試驗前試件應在20±2°C的水中浸泡40h，從水中取出后立即進行試驗。如有要求，可用其它養護或濕度控制條件。

5、劈裂試驗：

(1)將試件、劈裂夾具、墊條和墊層放在壓力機上，借助夾具兩定位桿，將試件對中。

(2)開動壓力機，當壓力機壓板與夾具墊條接近時，調整球座使壓力均勻接觸試件。當壓力加到5KN時，將夾具的側桿抽出，以60±40N／s的速度連續、均勻加荷，直至試件劈裂為止，記下破壞荷載，至0．01KN。

6、試驗結果計算：

(1)芯樣劈裂抗拉強度Rct按下式計算：

2P2P

Rct=--------=-------------

πAπdm×1m

式中Pct---芯樣劈裂抗拉強度(Mpa)；

P——極限荷載(N)；

A——芯樣劈裂面面積(m㎡)；

dm——芯樣截面的平均直徑(㎜)；

lm——芯樣平均長度(㎜)。

結果計算至0.1Mpa。

四、混凝土抗劈裂夾具裝箱清單：

1、方（或圓）壓條：2根；

2、定位桿：2根。
