供應商	深圳市光明區鑫誠物資回收經營部店鋪
認證
報價	面議
關鍵詞	廣州有沒有波峰焊回收,波峰焊回收價格,增城波峰焊回收,波峰焊回收電話
所在地	廣東深圳光明新區公明

產品詳細介紹

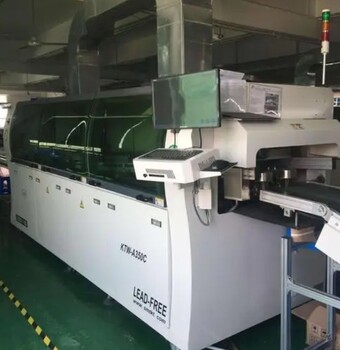

波峰焊機基本上采用熱輻射方式進行預熱，常用的波峰焊預熱方法有強制熱風對流、電熱板對流、電熱棒加熱及紅外加熱等。在這些方法中，強制熱風對流通常被認為是大多數工藝?yán)锊ǚ搴笝C(jī)有效的熱量傳遞方法。在預熱之后，線路板用單波（λ波）或雙波（擾流波和λ波）方式進行焊接。對穿孔式元件來講單波就足夠了，線路板進入波峰時，焊錫流動的方向和板子的行進方向相反，可在元件引腳周圍產生渦流。這就象是一種洗刷，將上面所有助焊劑和氧化膜的殘余物去除，在焊點到達浸潤溫度時形成浸潤。

操作規則

a．波峰焊機要選派1～2名經過培訓的專職工作人員進行操作管理，并能進行一般性的維修保養；

b．開機前，操作人員需配戴粗紗手套拿棉紗將設備擦干凈，并向注油孔內注入適量潤滑油；

c．操作人員需配戴橡膠防腐手套清除錫槽及焊劑槽周圍的廢物和污物；

d，操作間內設備周圍不得存放汽油、酒精、棉紗等易燃物品；

e．焊機運行時，操作人員要配戴防毒口罩，同時要配戴耐熱耐燃手套進行操作；

f．非工作人員不得隨便進入波峰焊操作間；

g．工作場所不允許吸煙吃食物；

h．進行插裝工作時要穿戴工作帽、鞋及工作服。

隨著元器件變得越來越小而PCB越來越密，在焊點之間發生橋連和短路的可能性也因此有所增加。但已有了一些行之有效的方法可用來解決這種問題，其中一種方法是采用風刀技術。這是在PCB離開波峰時用一個風刀向熔化的焊點吹出一束熱空氣或氮?dú)?，這種和PCB一樣寬的風刀可以在整個PCB寬度上進行完全質量檢查，消除橋連或短路并減少運行成本。還有可能發生的其它缺陷包括虛焊或漏焊，也稱為開路，如果助焊劑沒有涂在PCB上時就會形成。如果助焊劑不夠或預熱階段運行不正確的話則會造成頂面浸潤不良。盡管焊接橋連或短路可在焊后測試時發現，但要知道虛焊會在焊后的質量檢查時測試合格，而在以后的使用中出現問題。

氮?dú)夂附涌梢詼p少錫渣節省成本，但是用戶要承擔氮?dú)獾馁M(fèi)用以及輸送系統的先期投資。通常需要折衷考慮上述兩個方面的因素，因此確定減少維護以及由于焊點浸潤更好因而缺陷率降低所節省下來的成本。另外也可以采用低殘余物工藝，此時會有一些助焊劑殘余物留在板子上，而根據產品或客戶的要求這些殘余物是可以接受的。像合約制造商這樣的用戶對于所焊接的產品設計不會有一個總的控制，因此他們要尋求更寬的工藝范圍，這可以通過采用有腐蝕性的助焊劑然后進行清洗的方法來達到。

焊料不足

產生原因預防對策PCB預熱和焊接溫度太高，使熔融焊料的黏度過低。預熱溫度在90-130℃，有較多貼裝元器件時溫度取上限；錫波溫度為250±5℃，焊接時間3-5s。

插裝孔的孔徑過大，焊料從孔中流出。插裝孔的孔徑比引腳直徑大0.15-0.4mm（細引腳取下限，粗引腳取上限）。

細引線大焊盤，焊料被拉到焊盤上，使焊點干癟。焊盤設計要符合波峰焊要求。

金屬化孔質量差或助焊劑流入孔中。反映給印制板加工廠，提高加工質量。

波峰高度不夠。不能使印制板對焊料產生壓力，不利于上錫。波峰高度一般控制在印制板厚度的2/3處。

印制板爬坡角度偏小，不利于焊劑排氣。印制板爬坡角度為3-7°

漏焊（虛焊）形成原因：

1．釬接溫度低熱量供給不足。釬料槽溫度低——夾送速度過快——設計不良。

2．PCB或元件器引線可焊性差。被接合的基本金屬體氧化污染——釬料溫度過高——釬料溫度偏低——焊接時間過長。

3．釬料未凝固前焊接處晃動。

4．流入了助焊劑。
