汽車重型腳踏開關耐久壽命試驗臺

腳踏開關耐久壽命試驗

該試驗臺是進行組合開關耐久測試的設備，可實現開關機械性能參數和電氣性能參數的耐久性檢測，根據試驗結果判斷產品是否合格及產品優劣。試驗臺配備（通用型、型）的工裝夾具和夾具，以滿足不同型號試驗樣件的安裝，滿足試驗需要。
試驗臺設計參照的標準如下：
QC/T218《汽車用轉向管柱上組合開關技術條件》
QC/T 198-1995 《汽車用開關通用技術條件》
一）、檢測項目
1、觸點壓降檢測
2、各檔位觸點的通、斷及帶負載性能試驗
3、組合開關耐久性試驗；包括轉向燈開關、變光燈開關、刮水器開關、巡航開關、洗滌器開關、喇叭按鈕開關、危險報警燈開關、燈光總開關等開關的耐久性試驗，具體動作分為撥動動作、旋擰動作和抬動動作。
4、方向開關的自動復位功能
5、用戶自定義試驗（試驗步驟由用戶自由設定）
二）、試驗臺外觀要求

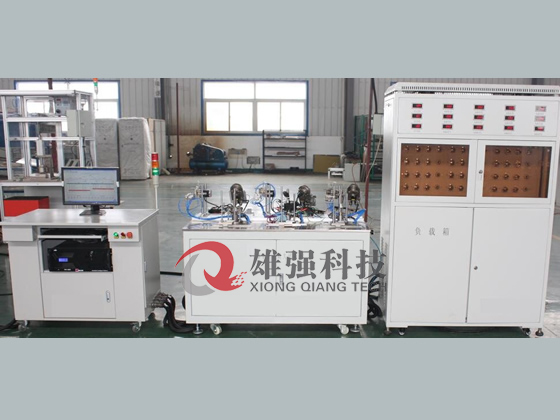

1、試驗臺由計算機控制系統、開關試驗臺、負載箱組成；采用鋁型材框架一體式結構。各部分結構緊湊，布局合理，人機交互界面良好。臺體底部安裝移動滾輪，方便移動和固定。
2、機械部分箱體、計算機控制柜和負載電源箱體采用鋁合金材料結構。

試驗臺機械部由左右撥動機構、旋擰執行機構、上下抬動執行機構和自動復位機構組成；試驗臺共分三個工位，兩個工位的組合開關和一個工位的點動開關。試驗動作完全立互不干擾，可同步試驗，也可不同步試驗（既可以做兩個同一型號組合開關的耐久試驗，又可以同時做兩個不同型號組合開關的耐久試驗，兩工位機械動作、夾具、軟件完全立）。

汽車電器開關性能試驗臺為雙工位檢測臺，所以整個用戶界面被分成了兩個部分。左半邊部分為工位①，右半邊部分為工位②，用戶界面的上方為系統的標題“汽車電器開關性能試驗臺”，“系統操作”菜單欄內包含了系統的所有功能模塊，點擊相應工位的系統操作，則針對相應工位的所有功能進行操作。
