一 、功能概述
該試驗臺適用于各種汽車的側門鉸鏈的垂直剛度試驗，開門強度試驗，模擬門下沉量及鉸鏈變形量，判斷其產品是否合格；為該產品的開發設計和研究提供的檢測參數。合肥雄強數控科技有限公司
二、依據標準
本試驗臺技術指標符合貴公司所提出的相關檢測要求。
1、檢測項目
??門鉸鏈的垂直剛性試驗；
??門鉸鏈的開門強度試驗；
??下沉量；
2 、試驗臺的組成結構
2.1 試驗臺結構與組成

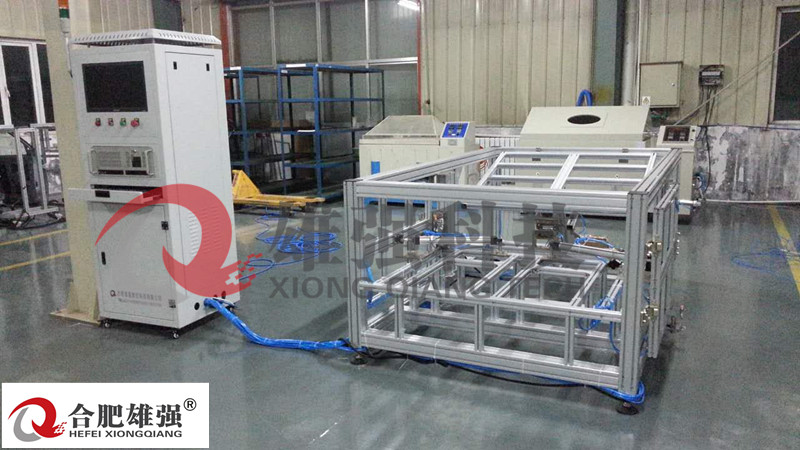

本試驗臺是有操作試驗臺體和計算機控制柜組成；之間電纜連接有航空插頭連接，便于移動。
試驗臺體是用鋼型材框架結構焊接而成，操作面板為厚度30mm的鋼板，表面鍍鉻處理，臺體前后安裝有對開門，便于設備的保養和維修。
計算機控制柜為型材鋼焊接而成的標準化式控制柜體，外表噴塑處理；底面安裝有自鎖式腳輪，可自由移動并剎車固定；上部放置液晶顯示器，下面設計有抽屜式鍵盤托盤，工控機放置在鍵盤下部；電路控制系統安裝在控制柜里，前后和側面安裝有活門，便于電路的檢修；
2.2 實驗臺布局
試驗臺各部分結構緊湊，總體布局合理，美觀大方，人機界面良好。
2. 3 試驗臺外觀顏色
臺體外表噴塑處理電腦灰（RAL7035），操作面板、驅動機構安裝支架及工裝夾具表面鍍鉻處理；模擬門表面噴塑**（RAL1018）；
計算機控制的電控柜，外表噴塑處理電腦灰（RAL7035）。
3、試驗臺詳細說明
3.1 驅動檢測機構
驅動檢測機構主要用于對模擬門的靜態加載，分為垂直向下加載檢測和開門強度加載檢測，主要有伺服電機、滾珠絲杠、直線導軌、力傳感器和安裝支架及軸承座等組成；
開門強度加載檢測安裝在模擬門完全開啟位置，而垂直向下加載機構，由于需要分別對門鉸鏈開啟5度的加載和完全開啟兩種狀態的加載，所以該加載機構安裝二維移動平臺上，二維移動平臺是有絲杠、直線導軌、滑塊和手輪等組成，轉動兩手輪，即可進行該加載機構的二維平面移動；實現兩種不同位置的加載試驗；方便快捷。
采用伺服電機驅動與力傳感器形成閉環控制電路，試驗的轉速可自行設定；并可設置Z大加載力的保護限制；伺服電機具有運轉平穩，控制精度高等優點；率等優點。
