一、基本簡介

    堆垛機三節雙向自動伸縮牙叉指的是堆垛機上使用的具有雙向伸縮功能的三節式貨叉，簡稱：三節牙叉、伸縮牙叉、三節伸縮牙叉、雙向伸縮牙叉、自動伸縮牙叉等，又名：堆垛機貨叉、堆垛機伸縮貨叉、三節伸縮貨叉、堆垛機移載貨叉等，主要用于智能倉儲、立體庫系統中，它是一種快捷的、高度智能化的移載機構，可輕松叉取或移載巷道兩邊貨架上任意庫位的物料，具有安全快捷、節能之特點！

    二、結構原理

    堆垛機三節雙向自動伸縮牙叉是由三節或三段叉體組成的，即一節固定叉體(下叉體)、兩節可移動或可伸縮叉體(上叉體和中叉體)，再配合導向滾輪、導向滑塊、齒輪齒條[或鏈輪鏈條、或同步帶]、限位開關[行程開關]、中位開關[接近開關]、扭力限制器、編碼器、驅動器、電機、減速機等部件構成的一個完整的伸縮機構,下叉體安裝在載貨臺上，中叉體在齒輪齒條的驅動下，向外移動大約自身長度的一半，上叉體再?gòu)闹虚g叉體的中點繼續向外延伸！

    三、結構分類

    堆垛機三節雙向自動伸縮牙叉有多種結構類型，如：日常使用比較多的“齒輪齒條鏈條組合傳動結構”、定位的“純齒輪傳動結構”、載荷量比較輕的“同步帶傳動結構”等，還有移載物體積比較小的“單列式或單指式”、移載物體積比較大的“雙列式或雙指式”、移載物超長超大的“多叉聯動式”等，以及使用環境比較特殊的用于高溫爐作業的“高溫環境貨叉”、用于冷庫作業的“低溫環境貨叉”、以及用于無粉塵的全封閉的醫藥、食品、電子等行業的“無塵環境貨叉(也稱萬級潔凈環境、千級潔凈環境、百級潔凈環境)”等等，不同的移載物料、不同的使用環境、不同的存儲方式等，使用的牙叉類型也都不盡相同！

    四、應用范圍

    堆垛機三節雙向自動伸縮牙叉廣泛應用于立體庫(智能倉儲)、物流配送轉運中心、自動化生產線、新能源換電站(重卡移動換電)、高溫爐作業、冷庫作業等多個行業領域，如：工業生產、設備制造、物流倉儲、商品制造、智能應用、航空領域、軌道交通、醫療器械、新能源制造、電子工業、五金電器、化工原料、造紙工業、文化教育、煙草工業、食品飲料、印鐵制罐、印刷包裝等等，因?yàn)槠涮厥獾臉?gòu)造性能，不僅可以在常溫下進行作業，也可以在高溫或低溫環境下正常運行，具備全天候工作性能！

    五、堆垛機三節雙向自動伸縮牙叉常用參數

    [1].叉體材料：42CrMo(二次鍛打)

    [2].負載上限：額定載荷+30%

    [3].移載距離：按設計要求

    [4].行程余量：+30～50mm

    [5].空載速度：60mmin

    [6].滿載速度：40mmin

    [7].空載加速：1msx(可控)

    [8].滿載加速：0.5msx(可控)

    [9].輸出轉速：79rpmmin

    [10].制動電壓：220v/380v

    [11].中位開關：NBN4-12GM40-E2 P+F

    [12].限位開關(行程開關)：D4MC-5020-Nomron

    [13].扭力極限器(扭力限制器)：Mikipulley

    [14].編碼器：TR(帝爾)、kubler(庫伯勒)

    [15].電機減速機：SEW變頻電機或伺服電機(也可根據要求配置)

    六、工廠簡介

    安徽集維智能裝備有限公司(馬鞍山市)是一家集研發、設計、生產、銷售為一體的堆垛機伸縮牙叉(貨叉)生產制造企業，擁有完整的質量管理體系(榮獲數十項專利證書)、豐富的設計經驗、雄厚的加工實力，完全自主設計、自行生產，具備年生產1600多臺套各類伸縮貨叉(伸縮牙叉)的制造能力，具有快速完成方案的設計能力、短期交付的加工制造能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

  【以下是各種結構類型的堆垛機三節雙向自動伸縮牙叉展示圖】

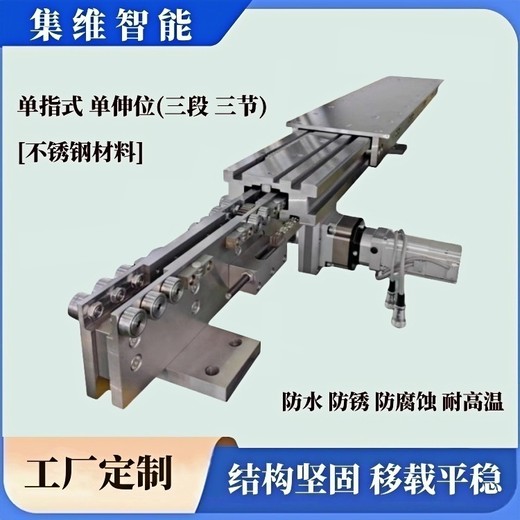

微型堆垛機三節雙向自動伸縮牙叉(上圖)

小型堆垛機三節雙向自動伸縮牙叉(上圖)

輕型堆垛機三節雙向自動伸縮牙叉(上圖)

小板式堆垛機三節雙向自動伸縮牙叉(上圖)

小截面堆垛機三節雙向自動伸縮牙叉(上圖)

窄截面堆垛機三節雙向自動伸縮牙叉(上圖)

寬截面(加厚防滑墊)堆垛機三節雙向自動伸縮牙叉(上圖)

窄體寬截面(寬載面)堆垛機三節雙向自動伸縮牙叉(上圖)

寬體寬截面(寬載面)堆垛機三節雙向自動伸縮牙叉(上圖)

輕載式堆垛機三節雙向自動伸縮牙叉(上圖)

重載式堆垛機三節雙向自動伸縮牙叉(上圖)

雙指式(不銹鋼)堆垛機三節雙向自動伸縮牙叉(上圖)

雙指式(窄截面)堆垛機三節雙向自動伸縮牙叉(上圖)

雙指式()堆垛機三節雙向自動伸縮牙叉(上圖)

雙指式(雙臂式)堆垛機三節雙向自動伸縮牙叉(上圖)
