一、基本簡介

    堆垛機雙向伸縮移載貨叉是一種搬運機構，簡稱：移載貨叉、雙向伸縮移載貨叉等，別名：堆垛機伸縮貨叉、堆垛機雙向伸縮貨叉、堆垛機伸縮牙叉等，主要用于物料(料盤)的抓取或移載，它是堆垛系統的重要組成部分，借助堆垛機的行走與升降，能輕松叉取或移載巷道兩邊貨架上任意位置上的物料，不僅性能穩定，而且快捷，智能化和信息化程度非常高，可實現無人化操作，廣泛應用于立體庫、智能倉儲系統中！

    二、結構原理

    堆垛機雙向伸縮移載貨叉是由三節或三段叉體組成的，輔以導向滾輪、導向滑塊、齒輪齒條[或鏈輪鏈條、或同步帶]、限位開關[行程開關]、中位開關[接近開關]、扭力限制器、編碼器、驅動器、電機、減速機、聯軸器等部件構成的一個完整的伸縮機構！

    三、工作原理

    三段叉體中的下叉體(固定叉體)，直接安裝在載貨臺上，中間叉體在齒輪齒條的驅動下，向外移動大約自身長度的一半，上叉體(前叉體)再從中間叉體的中點繼續向外延伸.

    也可采用比較大、移載距離比較遠的四節或四段式叉體結構，即一節固定叉體、三節可移動叉體(上中叉體、下中叉體、上叉體)，也就是所謂的雙深位結構或雙伸位結構！

    四、結構分類

    堆垛機雙向伸縮移載貨叉的結構類型比較多，如：三節式或三段式的(單深位結構或單伸位結構)、四節式或四段式的(雙深位結構或雙伸位結構)、常用的(齒輪齒條鏈條組合傳動結構)、定位的(純齒輪傳動結構)、載荷量比較輕的(同步帶傳動結構)、狹小空間應用的(窄截面或小截面結構)等，還有移載物體積比較小的單組叉臂立運行的(單列式或單指式結構)、移載物體積比較大的兩組叉臂組合運行的(雙列式或雙指式結構)、移載物超長超大的多組叉臂同步運行的(多叉聯動式)等，以及使用環境比較特殊的用于高溫爐作業的(高溫環境貨叉)、用于冷庫作業的(低溫環境貨叉)、以及用于無粉塵的全封閉的醫藥、食品、電子等行業的(無塵環境貨叉)*注：包含萬級潔凈環境、千級潔凈環境、百級潔凈環境等，不同的移載物料、不同的使用環境、不同的存儲方式等，使用的貨叉類型也都不盡相同！

    五、常用型號

    堆垛機雙向伸縮移載貨叉的常用型號有：AHJW40～45系列、AHJW50～55系列、AHJW60～65系列、AHJW70系列、AHJW100系列、AHJW120系列、AHJW145系列等！

    *注：堆垛機雙向伸縮移載貨叉主要還是以定制為主，按照設計圖紙的技術要求為準，列表中的參數選型時的參考，但不能以此作為實用依據(見下面參數圖)！

    六、常規參數

    [1].齒體材料：42CrMo（二次鍛打）

    [2].負載上限：額定載荷+30%

    [3].移載距離：按設定要求

    [4].行程余量：+30～50mm

    [5].空載速度：50m/min

    [6].滿載速度：30m/min

    [7].空載加速：1m/sx(可控)

    [8].滿載加速：0.5m/sx(可控)

    [9].輸出轉速：79rpm/min

    [10].制動電壓：220v/380v

    [11].中位開關：NBN4-12GM40-E2 P+F

    [12].限位開關[行程開關]：D4MC-5020-Nomron

    [13].編碼器： TR(帝爾)、kubler(庫伯勒)

    [14].電機減速機：SEW變頻電機或伺服電機(也可根據要求配置)

    七、應用范圍

    堆垛機雙向伸縮移載貨叉主要用于立體庫、智能倉儲系統中，也廣泛應用于物流配送轉運中心、自動化生產線、新能源換電站(重卡移動換電)、高溫爐作業、冷庫作業等多個行業領域，如：工業生產、設備制造、物流倉儲、商品制造、智能應用、航空領域、軌道交通、醫療器械、新能源制造、電子工業、五金電器、化工原料、造紙工業、文化教育、煙草工業、食品飲料、印鐵制罐、印刷包裝等等，因?yàn)槠涮厥獾臉?gòu)造性，不僅可以在常溫下進行作業，也能在高溫或低溫下正常運行，具備全天候工作的性能！

    八、工廠簡介

    安徽集維智能裝備有限公司[馬鞍山市]是一家集研發、設計、生產、銷售為一體的堆垛機伸縮貨叉(移載貨叉)生產制造企業，擁有完整的質量管理體系(榮獲數十項新型實用專利證書)、豐富的設計經驗、雄厚的加工實力，完全自主設計、自行生產，具備年生產1600多臺套各類伸縮貨叉[移載貨叉]的制造能力，具有快速完成方案的設計能力、短期交付的加工制造能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

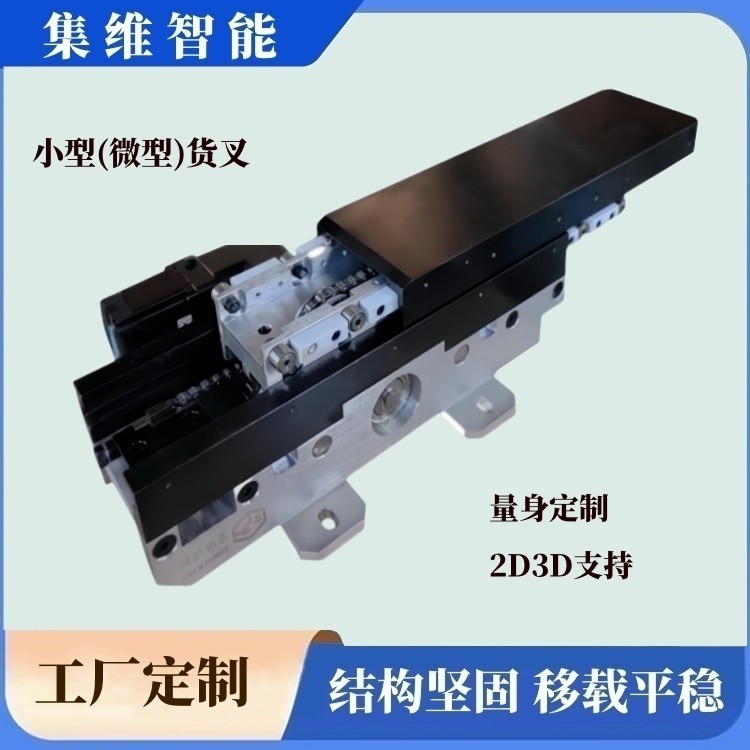

(上圖)微小型堆垛機雙向伸縮移載貨叉

(上圖)三節式堆垛機雙向伸縮移載貨叉

(上圖)輕型堆垛機雙向伸縮移載貨叉

(上圖)三段式(寬載面)堆垛機雙向伸縮移載貨叉

(上圖)三段式(窄載面)堆垛機雙向伸縮移載貨叉

(上圖)窄體寬載面(大板式)堆垛機雙向伸縮移載貨叉

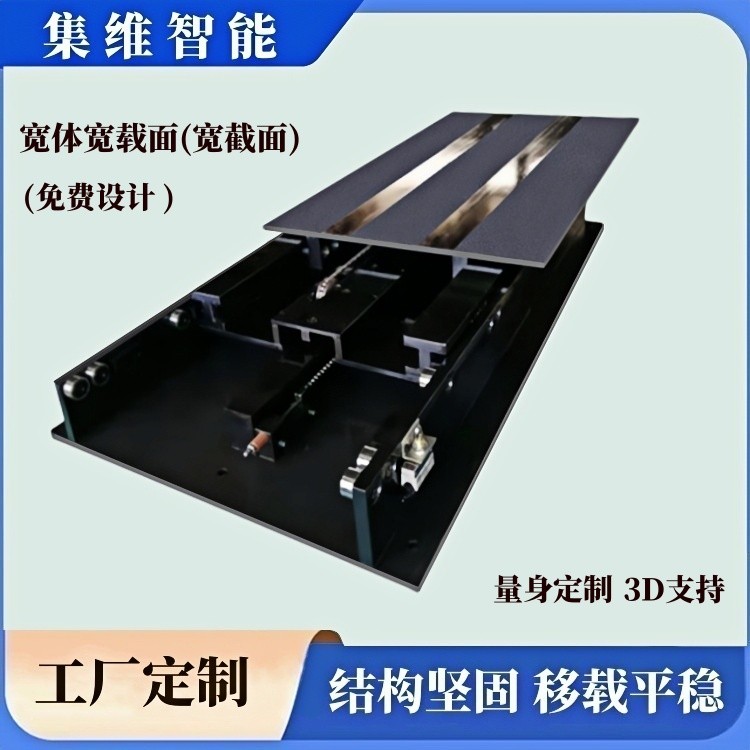

(上圖)寬體寬載面(寬截面)堆垛機雙向伸縮移載貨叉

(上圖)寬體寬載面(同步帶傳動)堆垛機雙向伸縮移載貨叉

(上圖)小板式堆垛機雙向伸縮移載貨叉

(上圖)輕載三段式式堆垛機雙向伸縮移載貨叉

(上圖)重載三段式堆垛機雙向伸縮移載貨叉

(上圖)雙列式單深位(或單伸位)堆垛機雙向伸縮移載貨叉

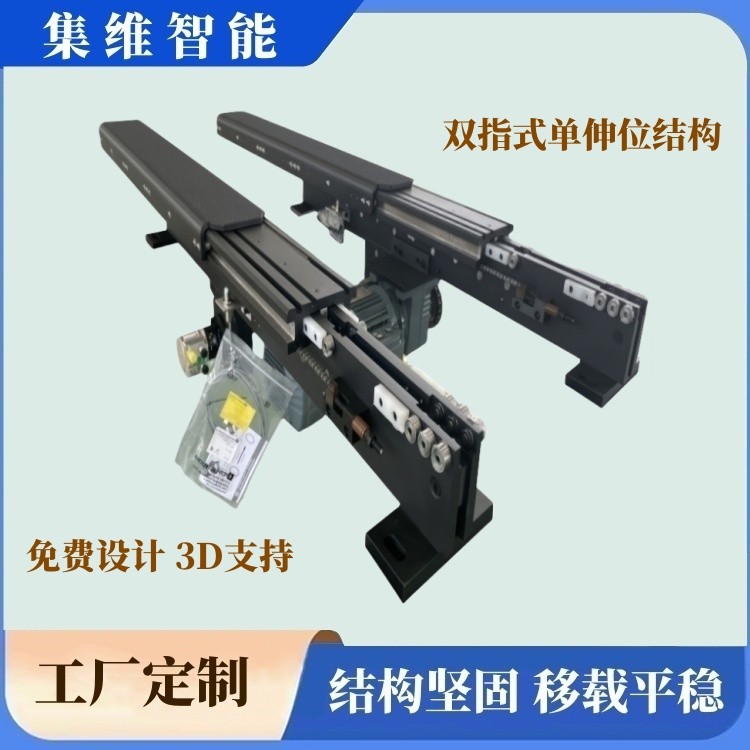

(上圖)雙指式單深位(或單伸位)堆垛機雙向伸縮移載貨叉

(上圖)雙列式單深位(或單伸位) 不銹鋼 堆垛機雙向伸縮移載貨叉

(上圖)雙列式單深位(或單伸位)  堆垛機雙向伸縮移載貨叉

(上圖)雙列式單深位(或單伸位) 窄截面或小截面 堆垛機雙向伸縮移載貨叉

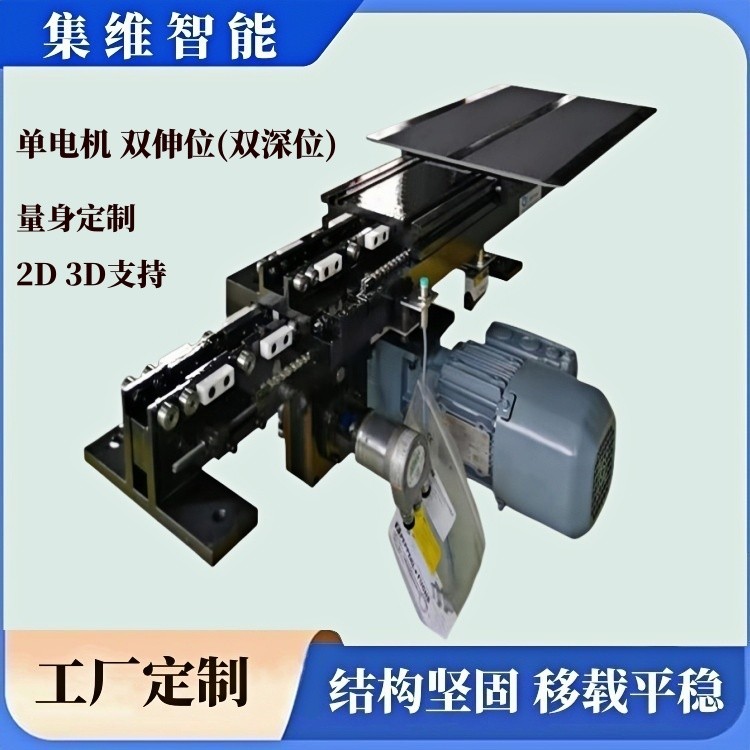

(上圖)單指式單電機雙深位(或雙伸位)堆垛機雙向伸縮移載貨叉

(上圖)單指式雙電機雙深位(或雙伸位)堆垛機雙向伸縮移載貨叉

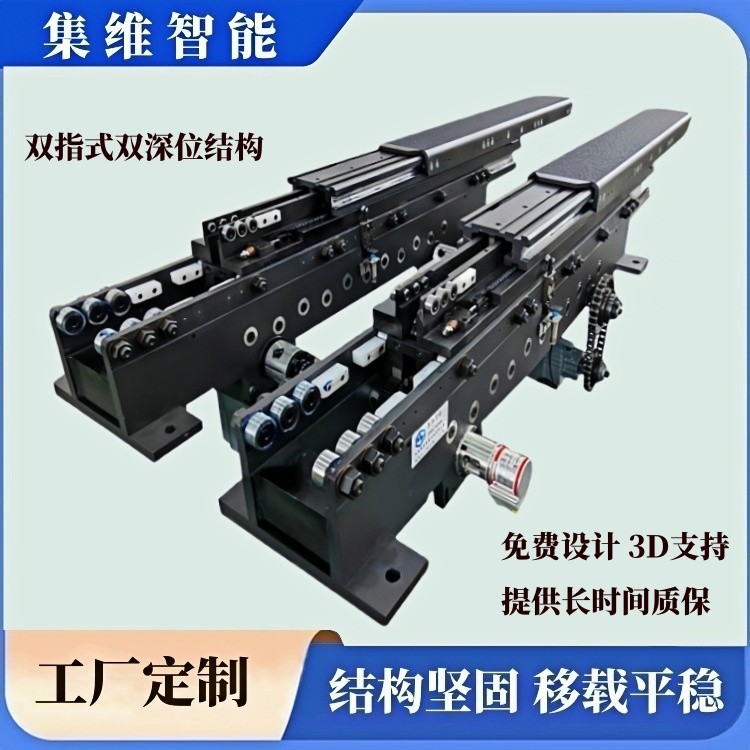

(上圖)雙指式雙電機雙深位(或雙伸位)堆垛機雙向伸縮移載貨叉

(上圖)選型表1

(上圖)選型表2

(上圖)選型表3

(上圖)企業資質

(上圖)AHJW集維系列堆垛機雙向伸縮移載貨叉優勢簡介
